Дев'ять підстанцій. Одна повна зміна.

Zikai Electric завершує заміну конденсаторів на дев’яти підстанціях американського типу в Кашгарі, Сіньцзян

У продуваних вітром районах Кашгару на дев’яти підстанціях американського зразка щойно замінили блоки компенсації конденсаторів — старі конденсатори вийняли, поставили нові батареї, провели перевірку фаз і перевірку перемикань. На папері це виглядає як проста робота. Що насправді вирішить, як ці одиниці поводитимуться протягом наступного десятиліття, це все, чого ви не можете побачити на фотографії.

1. Короткий огляд проекту

2. Чому заміна конденсатора заслуговує уваги

У низьковольтній системі розподілу батарея конденсаторів є тим тихим компонентом, який ніхто не помічає — доки вона не вийде з ладу, а потім уражається ціла секція. Його завдання - компенсація реактивної потужності. Зробіть це правильно, і коефіцієнт потужності залишиться стабільним, мережевий струм впаде, а ефективна потужність трансформатора звільниться. Зробите це неправильно, і втрати зростуть, напруга коливатиметься, і почнуть наростати штрафи за коефіцієнт потужності.

Ось чому заміна конденсатора ніколи не є простою заміною подібного на подібний. Конденсатори, що експлуатуються роками, втрачають ємність, вибухають і погіршуються всередині. Якщо нові блоки повертаються на ті самі позиції без вирішення питань координації перемикання, узгодження реакторів серії, електропроводки та маркування шафи, наступна несправність є лише питанням часу.

Заміна конденсатора — це шанс перезавантажити систему — відновлення здатності компенсації, переведення надійності перемикання та працездатності до проектного стану за один прохід.

3. На місці: кожен блок відкрито та перевірено

Дев'ять одиниць, розташованих на відкритому майданчику, означають розкидані робочі фронти та тісне вікно. Це польовий запис з роботи.

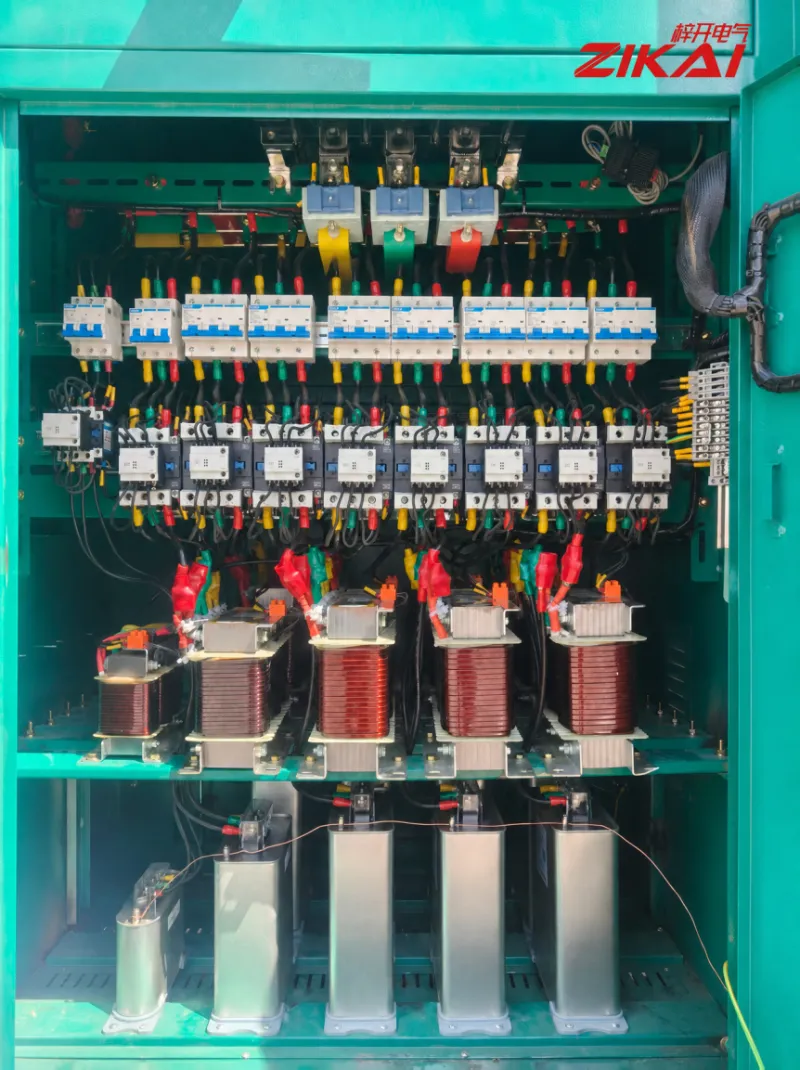

Рисунок 01  Всередині шафи компенсації конденсатора. Зверху вниз: мініатюрні автоматичні вимикачі для захисту відгалужень, комутаційні контактори, послідовні реактори та низьковольтна паралельна батарея конденсаторів у основі. Шинопроводи та вихідні провідники мають фазове кодування жовтого, зеленого та червоного кольору, з муфтами з номером дроту на кожному ланцюзі та ізоляційними черевиками на кінцевих з’єднаннях — деталі, які безпосередньо визначають, наскільки швидко можна буде відстежити перевірку чи несправність пізніше.

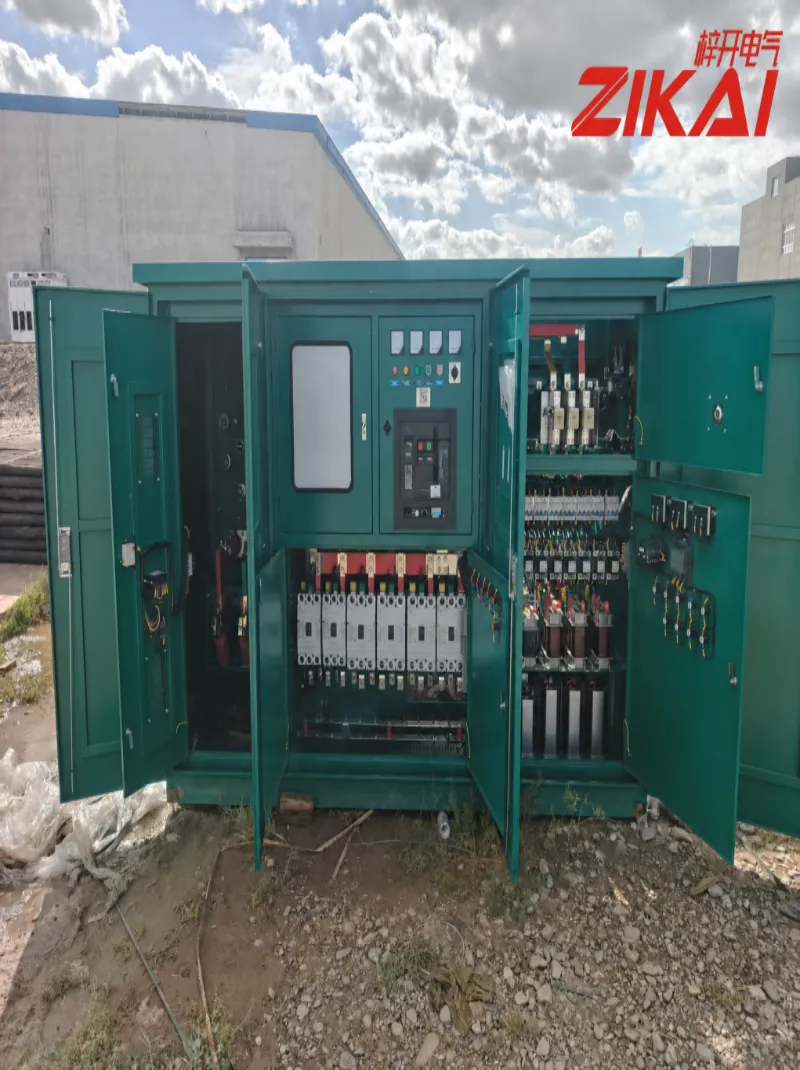

Малюнок 02  Всередині низьковольтного відсіку підстанції. Автоматичні вимикачі в литому корпусі, лічильники та індикаторні лампи згруповані разом із схемами компенсації конденсатора праворуч. Те, як компоненти розташовані з відкритими дверцятами, найкраще дає зрозуміти, чи буде пристрій легким в обслуговуванні.

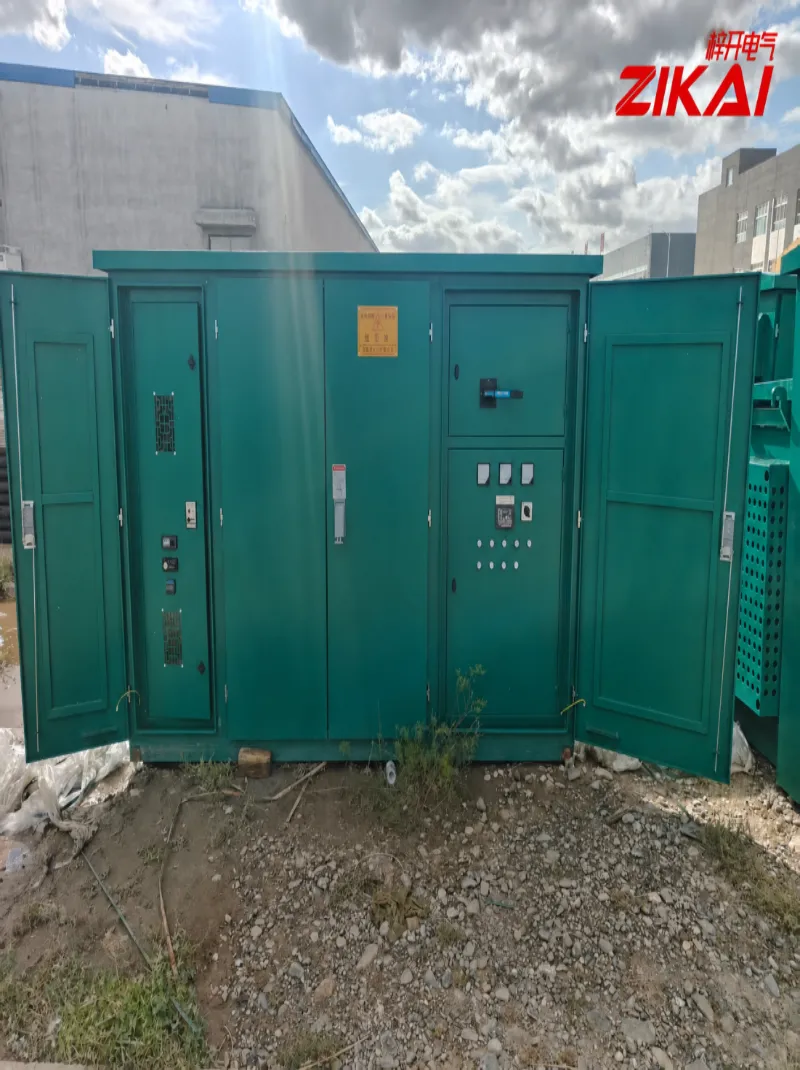

Рисунок 03  Зовнішній вигляд низьковольтного відсіку зовнішньої підстанції. Жовті попереджувальні знаки «Приміщення з низьким напругою / Лише для уповноваженого персоналу» неушкоджені та розбірливі — базова вимога безпеки на місці та обов’язковий елемент під час інспекції при прийомі.

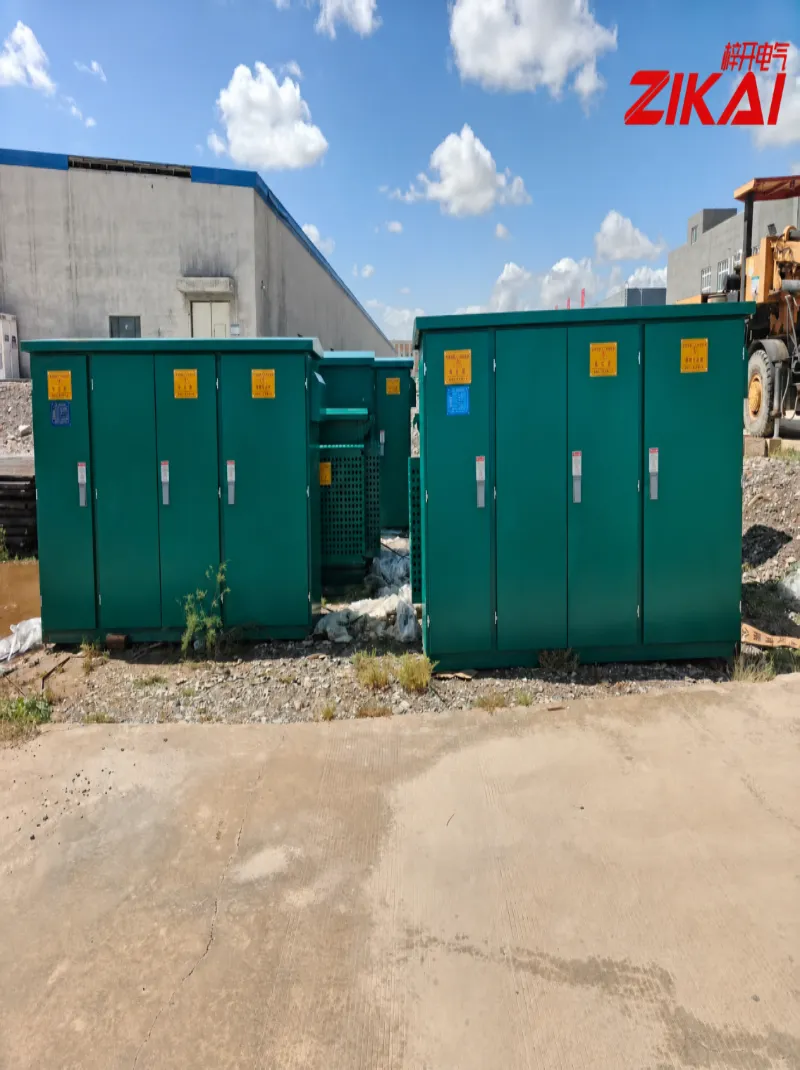

Малюнок 04  Відсіки високої та низької напруги та конденсаторної компенсації поруч. Ця робота була зосереджена на відсіку компенсації конденсатора. Після того, як корпуси розміщені на зовнішній основі, герметичність, вентиляція та безперервність заземлення також повинні бути підтверджені один за одним.

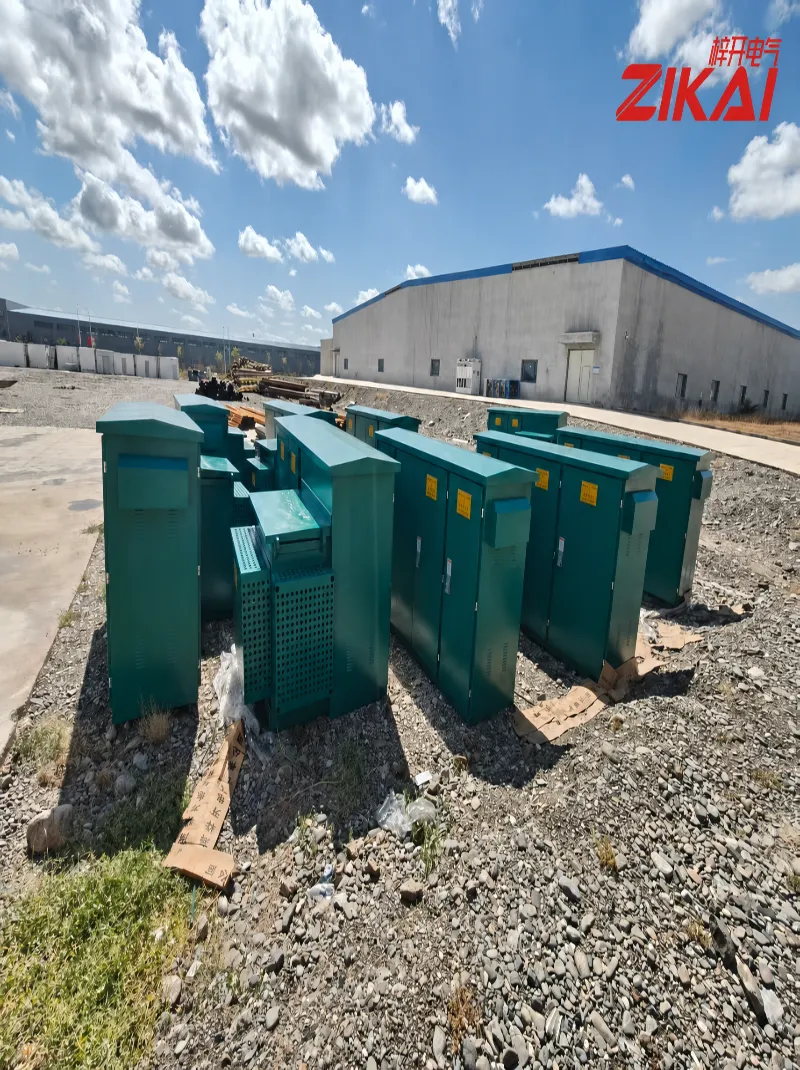

Рисунок 05  Обладнання доставлено на місце та підготовлено до встановлення. Робота на відкритому повітрі означає конкуренцію з погодою, піском, що наноситься вітром, і умовами на місці — від того, наскільки чітко спланована послідовність робіт, часто залежить швидкість доставки.

4. Три деталі, щодо яких ми не йдемо на компроміс

1. Конденсатор не ввімкнено, доки не буде перевірено схему перемикання

Конденсаторні схеми зазвичай працюють у парі з послідовними реакторами, які гасять гармонічне посилення та обмежують пусковий струм під час комутації. Якщо під час заміни проігнорувати стан реактора та контактора, нова батарея конденсаторів може зазнати стрибків, які значно перевищують те, для чого вона була розроблена.

2. Майстерність шафи визначає вартість обслуговування через десять років

Кольорове кодування фази, гільзи з номером дроту, ізоляційні чоботи для клем, пучки джгутів, кріплення шин і крутний момент — це ті деталі, які виглядають нічим не примітними на знімку приймання, і від яких технік залежатиме через десятиліття. Якщо все зроблено належним чином, несправність можна знайти за десять хвилин. Якщо зробити це недбало, це може зайняти цілий день.

3. Дев'ять одиниць, один стандарт

Якщо компонування компонентів, визначення фази та маркування відрізняються від одиниці до одиниці на тому самому місці, технічне обслуговування стає припущенням. Ми застосували єдиний робочий стандарт і правила маркування для всіх дев’яти підрозділів і зберігали фотозаписи на місці, тому обладнання можна відстежувати з дня його передачі.

5. Що отримує клієнт

• Компенсацію відновлено — реактивна компенсація повертається до нормального рівня, покращуючи коефіцієнт потужності та якість напруги, допомагаючи зменшити втрати в лінії та зменшити навантаження на трансформатори.

• Більш надійне перемикання — взаємозв’язок між конденсаторами, реакторами та контакторами відновлюється, що зменшує ризик вторинного пошкодження через неправильне перемикання.

• Легше технічне обслуговування — узгоджена схема кольорів фаз і номерів проводів спрощує перевірку, визначення несправності та заміну запчастин швидше.

• Задокументований процес — ключові етапи фотографуються та архівуються, готові до використання для майбутнього обслуговування або розширення системи.

6. Про Zikai Electric

Zikai Electric (ZIKAI) виробляє, модернізує та обслуговує повні пакети енергетичного обладнання — від підстанцій і конденсаторних компенсаційних пристроїв до відповідного розподільного та кабельного обладнання. Наша робота конкретна: зробити техніку стабільною, справною та безвідмовною в реальних умовах експлуатації.

Кашгар - одна зупинка на цьому маршруті. Устаткування ніколи не працює в лабораторних умовах, від вологих прибережних місць до північного заходу, що продувається вітром із широкими коливаннями температури, — саме тому ми наполягаємо на тому, щоб кожне завершення та кожне етикетування були правильними.
