Під впливом глобального енергетичного переходу та масштабної модернізації мережі,Вакуумний вимикач(VCB) — один із найпоширеніших пристроїв захисту в енергосистемах — зазнає систематичної трансформації. Ця еволюція переміщує VCB від домінуючої позиції в середній напрузі до застосувань високої напруги та від простої функції перемикання до інтелектуальних вузлів мережі. Індустрія широко визнає, що VCB увійшли до другої кривої зростання, яка характеризується екологічно чистими альтернативами, цифровою інтеграцією та надзвичайною адаптивністю до навколишнього середовища.

I. Ринок і технологічні чинники: VCB вступає в новий ітераційний цикл

Основна перевага вакуумних автоматичних вимикачів полягає в розривному середовищі — самому вакуумі, — який забезпечує нульові викиди вуглецю, потужну вимикаючу здатність, тривалий термін служби електрики та роботу без обслуговування. У діапазоні середньої напруги (12 кВ–40,5 кВ) VCB довгий час були домінуючим рішенням. Однак на більш високих рівнях напруги (72,5 кВ і вище) автоматичні вимикачі SF₆ зберегли свою лідируючу позицію завдяки чудовим характеристикам ізоляції. Оскільки SF₆ має надзвичайно високий потенціал глобального потепління (приблизно в 23 900 разів перевищує CO₂), його використання стикається з дедалі суворішими міжнародними правилами та обмеженнями викидів вуглецю.

Цей фон забезпечує явний технічний поштовх для розширення технології вакуумних вимикачів у системах передачі високої напруги. Поточні основні напрямки технічного розвитку включають: підвищення здатності витримувати напругу вакуумних вимикачів з одним розривом, застосування технології серії з кількома розривами на 126 кВ і вище, а також гібридні рішення, що поєднують екологічну газову ізоляцію з вакуумним розривом.

Порівняння впливу на навколишнє середовище різних середовищ переривання

II. Високовольтна вакуумна технологія: від «тренду» до «інженерної перевірки»

Застосування вакуумних вимикачів до рівнів напруги передачі вимагає подолання кількох ключових технічних проблем.

По-перше, ізоляційна здатність вакуумних переривників. Зі збільшенням рівнів напруги передударні характеристики вакуумного проміжку, стан контактної поверхні та однорідність електричного поля значно посилюють вплив на характеристики ізоляції. Загальні технічні підходи включають оптимізацію контактних структур (таких як контакти з осьовим магнітним полем), підвищення рівня вакууму переривника та використання композитних ізоляційних структур.

По-друге, швидкісне реагування робочого механізму. Вакуумні автоматичні вимикачі високої напруги зазвичай потребують меншого загального часу відключення, що висуває вищі вимоги до механічних характеристик робочого механізму. Пружинні механізми, постійні магнітні приводи та електромагнітні механізми відштовхування мають свої власні переваги та недоліки щодо швидкого відкриття, початкової швидкості відкриття та контролю дисперсії.

По-третє, розподіл напруги в послідовному з’єднанні з кількома розривами. При рівнях напруги 126 кВ і вище технічна складність і вартість вакуумних вимикачів з одним розривом значно зростають, що робить послідовне з’єднання з кількома розривами практичним інженерним варіантом. Однак послідовні з’єднання з декількома розривами стикаються з проблемами, пов’язаними як зі статичним, так і з динамічним дисбалансом розподілу напруги, що потребує таких рішень, як конденсатори градуювання або технологія синхронного керування.

Згідно з загальнодоступною галузевою інформацією, кілька вітчизняних і міжнародних виробників розподільних пристроїв і науково-дослідних установ завершили розробку прототипу на рівні 126 кВ і перейшли на етап інженерної перевірки. Цей прогрес розглядається в промисловості як суттєвий крок до розширення технології вакуумної комутації на застосування високої напруги.

Технічні характеристики вакуумних вимикачів за рівнем напруги

III. Розумна інтеграція: VCB еволюціонує від «перемикаючого елемента» до «вузла сприйняття»

У рамках автоматизації розподілу та інтелектуальних систем експлуатації/технічного обслуговування вакуумні автоматичні вимикачі відіграють нову роль. Традиційні VCB зосереджені на ізоляції несправностей і захисту лінії. Нове покоління первинно-вторинних інтегрованих VCB глибоко інтегрує вимірювання струму/напруги, збір електроенергії, моніторинг стану, зв’язок і функції керування захистом.

Зокрема, промисловий технічний консенсус включає: компактну інтегровану конструкцію електронних вимірювальних трансформаторів з вакуумним переривником; здатність контролера швидко виявляти та усувати несправності короткого замикання (як правило, протягом кількох циклів); підтримка швидкого автоматичного повторного вмикання; запис несправностей і можливості віддаленого зв'язку.

Крім того, із зростанням попиту на інтеграцію в мережу відновлюваних джерел енергії, вимоги до VCB для переривання компонентів з високим постійним струмом також зростають. Струми короткого замикання на стороні сонця, вітру та системи накопичення енергії часто містять значну частку компонентів постійного струму, створюючи технічні проблеми, які виходять за рамки традиційних систем змінного струму.

Функціональні модулі інтегрованих інтелектуальних VCB початкової та середньої школи

Порівняння різних рівнів розумної інтеграції

IV. Надзвичайна адаптивність до навколишнього середовища: високий рівень захисту від проникнення стає ключовим для продуктів для зовнішнього використання

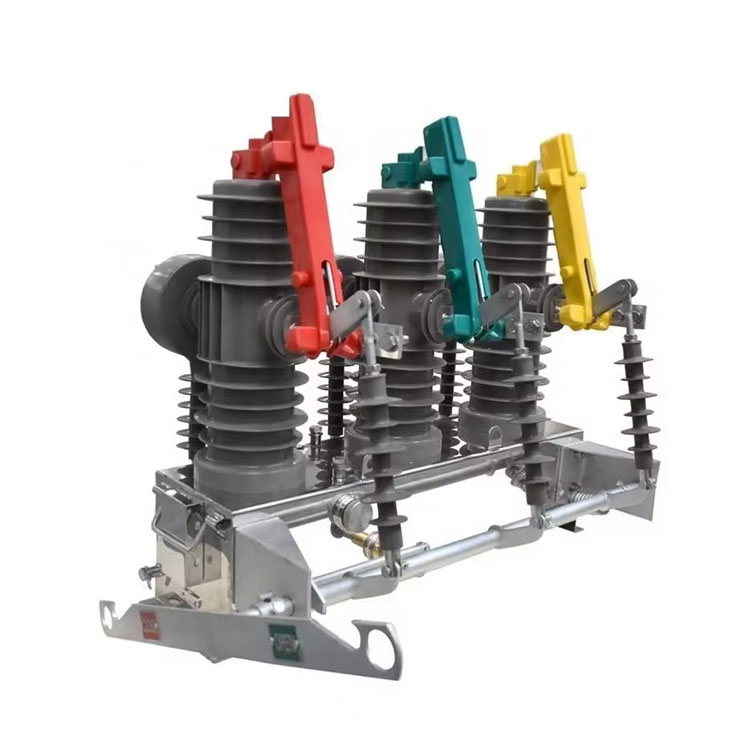

Вакуумні автоматичні вимикачі для зовнішнього монтажу на опорі працюють у складних і змінних середовищах. Волога, конденсат, соляний туман, екстремальні температури та пил є поширеними причинами несправності обладнання. Серед них найпоширенішими проблемами є погіршення ізоляції та корозія механізмів, викликана конденсацією.

Вирішуючи цю проблему, підвищення загального рівня захисту від проникнення (IP) стало основним напрямком технічної модернізації зовнішніх VCB в останні роки. Провідні практики галузі підвищили рівень захисту з традиційного IP54 до IP67 або навіть IP68. IP67 означає, що обладнання може витримувати тимчасове занурення у воду без пошкоджень, тоді як IP68 означає здатність працювати під час постійного занурення у воду за певних умов.

Основні технології для досягнення високих показників IP включають: конструкцію ущільнення між переривником і корпусом механізму, антикорозійну обробку робочого механізму та оптимізацію ущільнювальних конструкцій між ізоляторами прохідних вводів і корпусом.

Порівняння зовнішніх VCB за рейтингом захисту від проникнення
