Завершено введення в експлуатацію в Shandong Hongzhitai New Energy Technology, Xintai

1. Введення в експлуатацію завершено

Завершено введення в експлуатацію монтажу розподільчого пристрою на Shandong Hongzhitai New Energy Technology Co., Ltd. у Сінтай, Шаньдун.

Введення в експлуатацію - це етап, на якому обладнання перестає бути установкою і починає бути робочою системою. Кожна схема відстежується до її креслення, кожен захисний пристрій налаштовано та перевірено, а кожне блокування, сигнал та індикація підтверджені, щоб розповісти правду про обладнання, що стоїть за ними.

Тільки коли все це зроблено, кімната на цих фотографіях стає підстанцією, а не рядом шаф.

Малюнок 01  Приміщення розподільчого пристрою середньої напруги на заводі Xintai з панелями KYN28A-12, розташованими в два ряди одна навпроти одної через робочий коридор.

2. Що було встановлено: KYN28A-12 металевий розподільний пристрій

Основним обладнанням є КРУ KYN28A-12 з металевим покриттям: закрите, трифазне, 50 Гц, створене для одношинні та одношинні секційні системи від 3,6 кВ до 12 кВ.

Його функція полягає в тому, щоб отримувати та розподіляти електричну енергію, а також контролювати, захищати та контролювати підключені до нього схеми, що робить його точкою, де вхідне живлення, вихідні фідери, вимірювання та захист зустрічаються в одній кімнаті.

Розташування видно на фасадах панелей. На голові лінії розміщено вхідну ізоляційну панель для першої секції шин і вхідну панель для другої, за якою слідують панелі автоматичного вимикача з номіналом 630 А, позначеним на передній частині.

Кожна панель позначена номером — G01, G02 і далі — разом із QR-кодом ідентифікації, однолінійними схемами та попередженнями про безпеку.

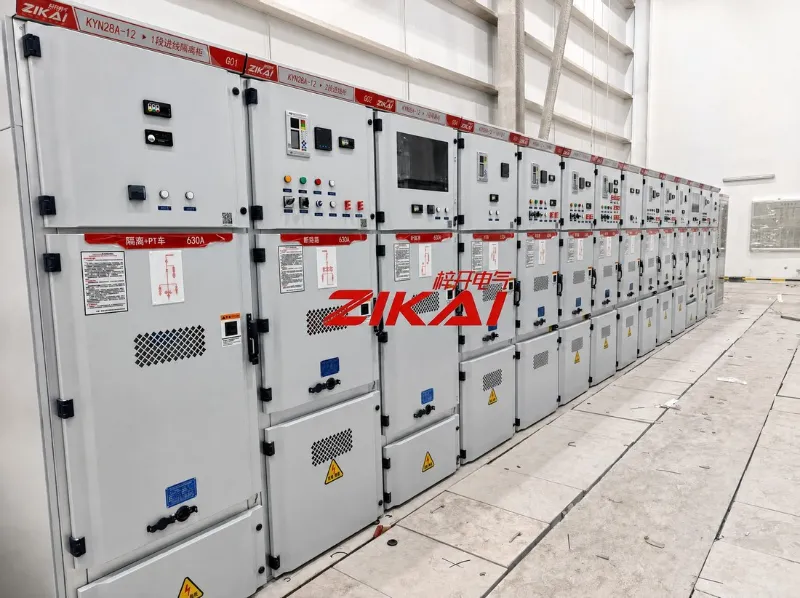

Рисунок 02  Панелі KYN28A-12. Нумерація панелей, назви ланцюгів, номінальний струм 630 А, однолінійні схеми та QR-кодування на лицьовій стороні.

3. Екран батареї постійного струму

Поруч із розподільним пристроєм розташований екран акумулятора постійного струму. Це резервне джерело, яке підтримує захист, керування та індикацію, коли немає основного джерела живлення — саме в цей момент ці схеми мають найбільше значення.

Екран поєднує в собі секцію заряджання та розподілу з самим акумуляторним блоком, тому всю систему постійного струму можна перевірити в одному місці. На фотографіях батарея та передня панель із приладами розташовані в одному корпусі.

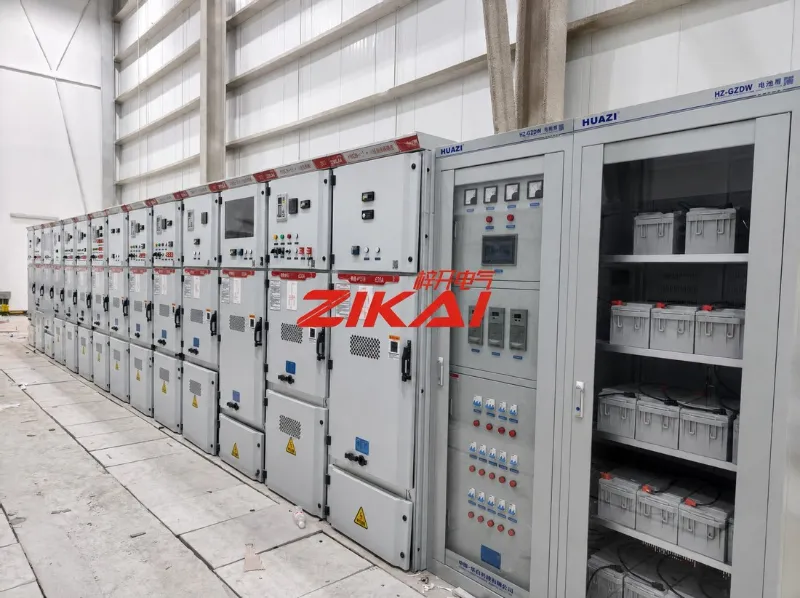

Малюнок 03  Екран батареї постійного струму з передньою панеллю з приладами та батарейним блоком, розміщеними в одному корпусі.

4. Що означає «Введення в експлуатацію завершено».

Пусконалагоджувальний акт – це перелік зробленого. Наш читається так:

• Кожна схема простежується та підтверджується кресленнями, панель за панеллю

• Налаштування захисту, застосовані згідно з проектом і підтверджені роботою

• Перевірка висувних візків на вирівнювання та взаємозамінність уздовж траси

• Перевірені блокування та захисні жалюзі, тому жодна панель не може працювати не в порядку послідовності

• Сигнали індикації, вимірювання та тривоги підтверджені умовами на місці

• Випробування ізоляції та діелектрика перед подачею під напругу

• Узгоджено маркування, схеми та фізичний сайт

На фотографії нічого цього не видно. Усе це вирішує, чи буде кімната поводитись так, як зазначено на малюнку.

5. Запис сайту

Два види одного прогону: повна довжина лінії розподільного пристрою та робочий прохід між рядами. На цьому етапі перевіряється маркування підлоги, зазор для доступу та положення кожної панелі щодо її номера.

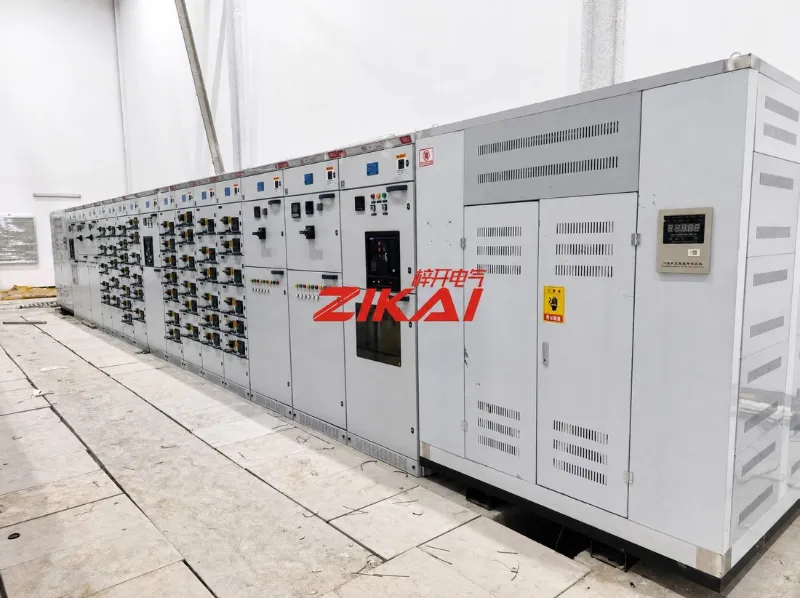

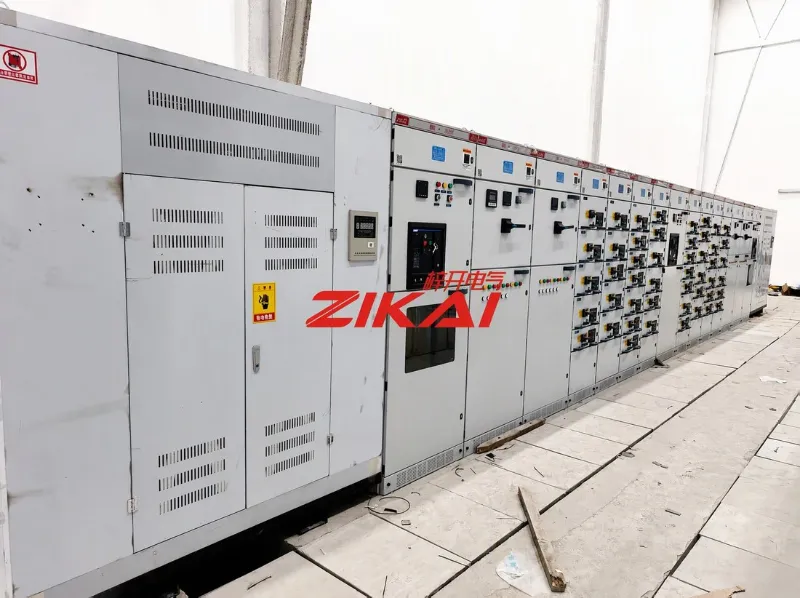

Малюнок 04  Лінія розподільчого пристрою вздовж її довжини з передніми панелями, захисними пристроями та панелями приладів у послідовності.

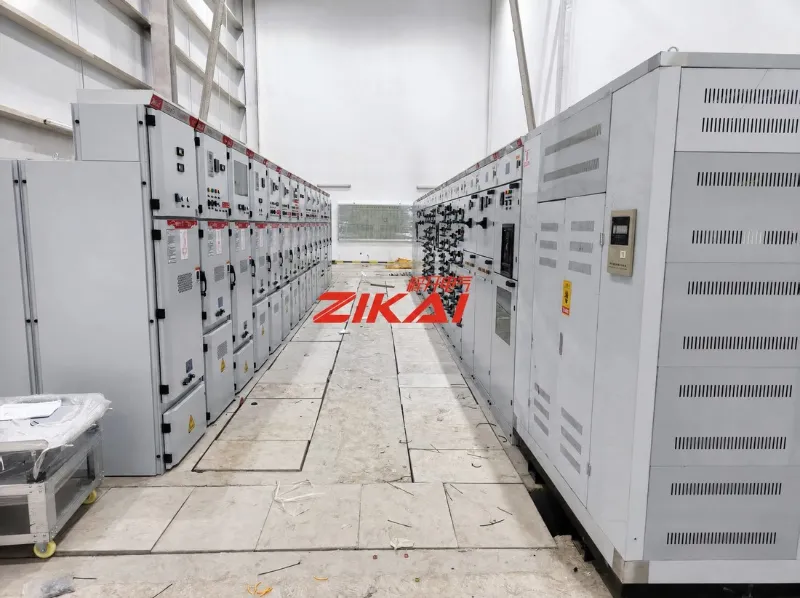

Малюнок 05  Операційний прохід. Передні панелі, рейтинги та попередження про безпеку, з вільним доступом уздовж траси.

6. Про Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) виробляє, модернізує та обслуговує повні пакети енергетичного обладнання: розподільні пристрої середньої напруги, вузли розподілу низької напруги, підстанції коробчастого типу, вакуумні вимикачі, що монтуються на стовпах і зовнішні, пристрої компенсації конденсаторів та відповідне розподільне обладнання.

Проекти здійснюються від поставки обладнання до монтажу та налагодження.

Примітка редактора — використовувалися лише надані факти: ім’я замовника, місцезнаходження та завершення введення в експлуатацію. Опис KYN28A-12 і номінал 630 A взято з промислової документації та маркування, яке можна розбірливо побачити на панелях; кількість панелей, вартість проекту чи графік не вказано. Підписи описують лише те, що видно на кожній фотографії.
